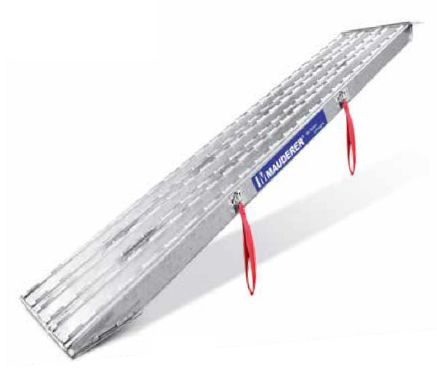

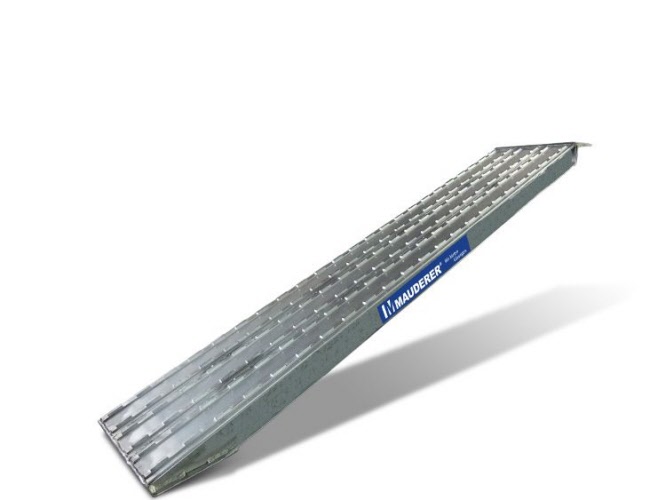

BAVARIA XO-Verladeschienen, Typ XOS - Fahrflächenbreite 400 mm

Ab
exkl. Versand
In den Korb
  • Bis zu einer Tragkraft von 17 Tonnen

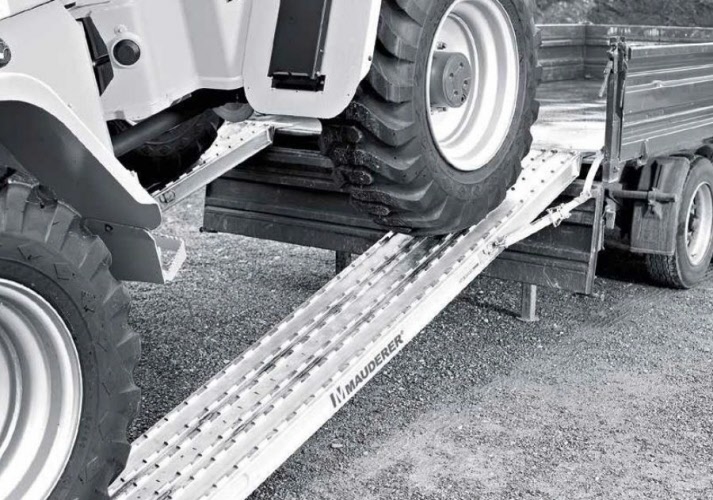

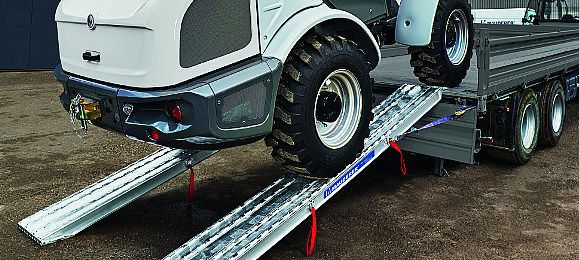

  • Insbesondere für Erdbewegungsmaschinen mit Stahlketten stellt das geschlossene "Balkenprofil" die ideale Verladehilfe dar
  • Die Aluminiumrahmen sind aufgrund ihres geringen Gewichts im wahrsten Sinne des Wortes eine erhebliche Erleichterung im Vergleich zu schweren Stahlkonstruktionen - sowohl beim Transport wie auch beim Einsatz

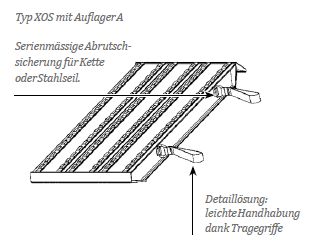

  • Serienmässig sind alle Verladeschienen beim Auflager A mit einer Bohrung zur Abrutschsicherung versehen
  • Bolzen sind optional erhältlich (Art.Nr. 3-654014)

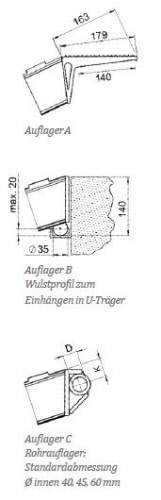

  • Die XOS-Rampen gibt es mit verschiedenen Auflagern
  • Verladeschienen mit Auflager B sind jeweils ca. 110 mm kürzer
  • Angenommener Achsabstand 2000 mm, Achstlastverteilung 60/40 %
  • Preisangaben pro Paar (= 2 Stück)



 Artikelnr. XOS 20/12 XOS 25/10 XOS 30/08 XOS 35/07 XOS 40/06XOS 45/06XOS 50/06
 Länge (mm) 2000 2500 3000 3500 400045005000
 Auffahrhöhe min/max (mm) 470 / 540 590 / 730 700 / 880 830 / 1020 950 / 11701080 / 13101200 / 1450
 Tragkraft (kg/Paar) 17000 13500 11300 10000 850065005800
 Fahrflächenbreite (mm) 400 400 400 400 400400400
 Höhe (mm)115115115115115115115
 Gewicht (kg/Stück) 33,0 42,0 51,0 59,0 67,076,085,0

BAVARIA XO-Verladeschienen, Typ XOM - Fahrflächenbreite 455 mm

Ab
exkl. Versand
In den Korb
  • Bis zu einer Tragkraft von 20 Tonnen
  • Insbesondere für Erdbewegungsmaschinen mit Stahlketten stellt das geschlossene "Balkenprofil" die ideale Verladehilfe dar
  • Die Aluminiumrahmen sind aufgrund ihres geringen Gewichts im wahrsten Sinne des Wortes eine erhebliche Erleichterung im Vergleich zu schweren Stahlkonstruktionen - sowohl beim Transport wie auch beim Einsatz
  • Serienmässig sind alle Verladeschienen beim Auflager A mit einer Bohrung zur Abrutschsicherung versehen
  • Bolzen sind optional erhältlich (Art.Nr. 3-654014)
  • Die XOM-Rampen gibt es mit verschiedenen Auflagern
  • Verladeschienen mit Auflager B sind jeweils ca. 110 mm kürzer
  • Angenommener Achsabstand 2000 mm, Achstlastverteilung 60/40 %
  • Preisangaben pro Paar (= 2 Stück)



 Artikelnr. XOM 20/16 XOM 25/13 XOM 30/11 XOM 35/09 XOM 40/08XOM 45/08XOM 50/07
 Länge (mm) 2000 2500 3000 3500 400045005000
 Auffahrhöhe min/max (mm) 470 / 540 590 / 730 700 / 880 830 / 1020 950 / 11701080 / 13101200 / 1450
 Tragkraft (kg/Paar) 20000 16000 13200 11300 1000080006800
 Fahrflächenbreite (mm) 455 455 455 455 455455455
 Höhe (mm)115115115115115115115
 Gewicht (kg/Stück) 39,0 49,0 59,0 68,0 77,086,095,0

BAVARIA XO-Verladeschienen, Typ XOL - Fahrflächenbreite 605 mm

Ab
exkl. Versand
In den Korb
  • Bis zu einer Tragkraft von 26.6 Tonnen
  • Insbesondere für Erdbewegungsmaschinen mit Stahlketten stellt das geschlossene "Balkenprofil" die ideale Verladehilfe dar
  • Die Aluminiumrahmen sind aufgrund ihres geringen Gewichts im wahrsten Sinne des Wortes eine erhebliche Erleichterung im Vergleich zu schweren Stahlkonstruktionen - sowohl beim Transport wie auch beim Einsatz
  • Serienmässig sind alle Verladeschienen beim Auflager A mit einer Bohrung zur Abrutschsicherung versehen
  • Bolzen sind optional erhältlich (Art.Nr. 3-654014)
  • Die XOL-Rampen gibt es mit verschiedenen Auflagern
  • Verladeschienen mit Auflager B sind jeweils ca. 110 mm kürzer
  • Angenommener Achsabstand 2000 mm, Achstlastverteilung 60/40 %
  • Mindestens 80% der Fahrflächenbreite (485 mm) müssen befahren werden!
  • Preisangaben pro Paar (= 2 Stück)



 Artikelnr. XOL 20/27 XOL 25/21 XOL 30/18 XOL 35/15 XOL 40/13XOL 45/11XOL 50/09
 Länge (mm) 2000 2500 3000 3500 400045005000
 Auffahrhöhe min/max (mm) 470 / 540 590 / 730 700 / 880 830 / 1020 950 / 11701080 / 13101200 / 1450
 Tragkraft (kg/Paar) 26600 21300 17600 15000 13300106009000
 Fahrflächenbreite (mm) 605 605 605 605 605605605
 Höhe (mm)115115115115115115115
 Gewicht (kg/Stück) 53,0 65,0 79,0 91,0 104,0117,0130,0
